Essai à la plaque dynamique légère
Contrôle de la portance de vos sols avec la plaque dynamique légère Minidyn de Rincent ND Technologies. Intervention sur chantier en Bretagne et Pays de la Loire, résultat immédiat.
Qu'est-ce qu'un essai à la plaque ?
L'essai à la plaque dynamique légère est un contrôle rapide et non destructif qui mesure la capacité portante d'un sol. Une masse est lâchée en chute libre sur une plaque de chargement posée au sol : des capteurs enregistrent la force transmise et le déplacement du sol, dont on déduit la raideur puis le module dynamique Elwd, exprimé en MPa.
Concrètement, cette valeur vous dit si votre plateforme, votre remblai ou votre fond de fouille est suffisamment portant pour supporter la suite des travaux. C'est le contrôle de référence avant de poser une structure de chaussée, un dallage, une canalisation ou une fondation superficielle.
Une étape de corrélation permet d'obtenir un EV2 équivalent (module statique).

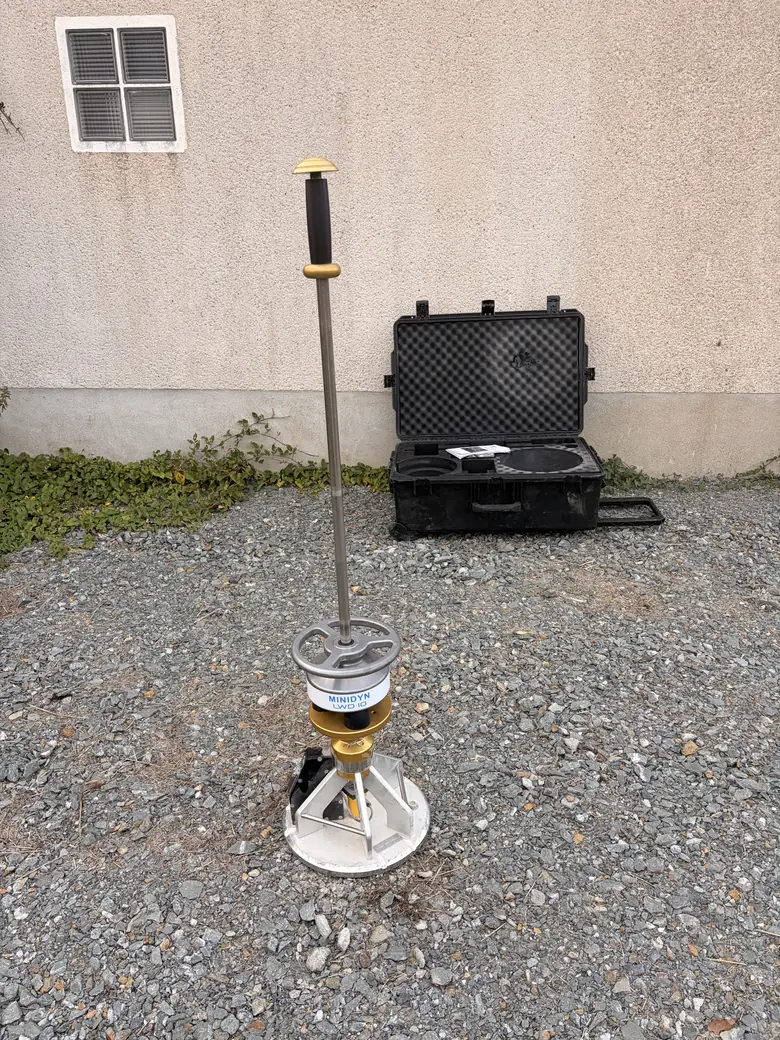

La plaque dynamique légère Minidyn de Rincent ND Technologies
Nos essais de plaque sont réalisés avec la Minidyn, plaque dynamique légère de Rincent ND Technologies.
Comment la Minidyn mesure
La plaque de chargement contient toute l'électronique de mesure : un capteur de force à jauge de contrainte et un géophone qui mesure le déplacement du sol avec une résolution d'un micromètre. Chaque frappe est enregistrée puis traitée pour calculer la raideur du sol, le module Elwd et l'EV2 équivalent.
Les mesures sont transmises en Bluetooth à un téléphone Android, qui affiche la portance à la fin des frappes. Chaque point peut être positionné par GPS.
Par défaut, chaque point de mesure comprend une frappe de mise en place, puis deux frappes de mesure dont les modules sont moyennés.

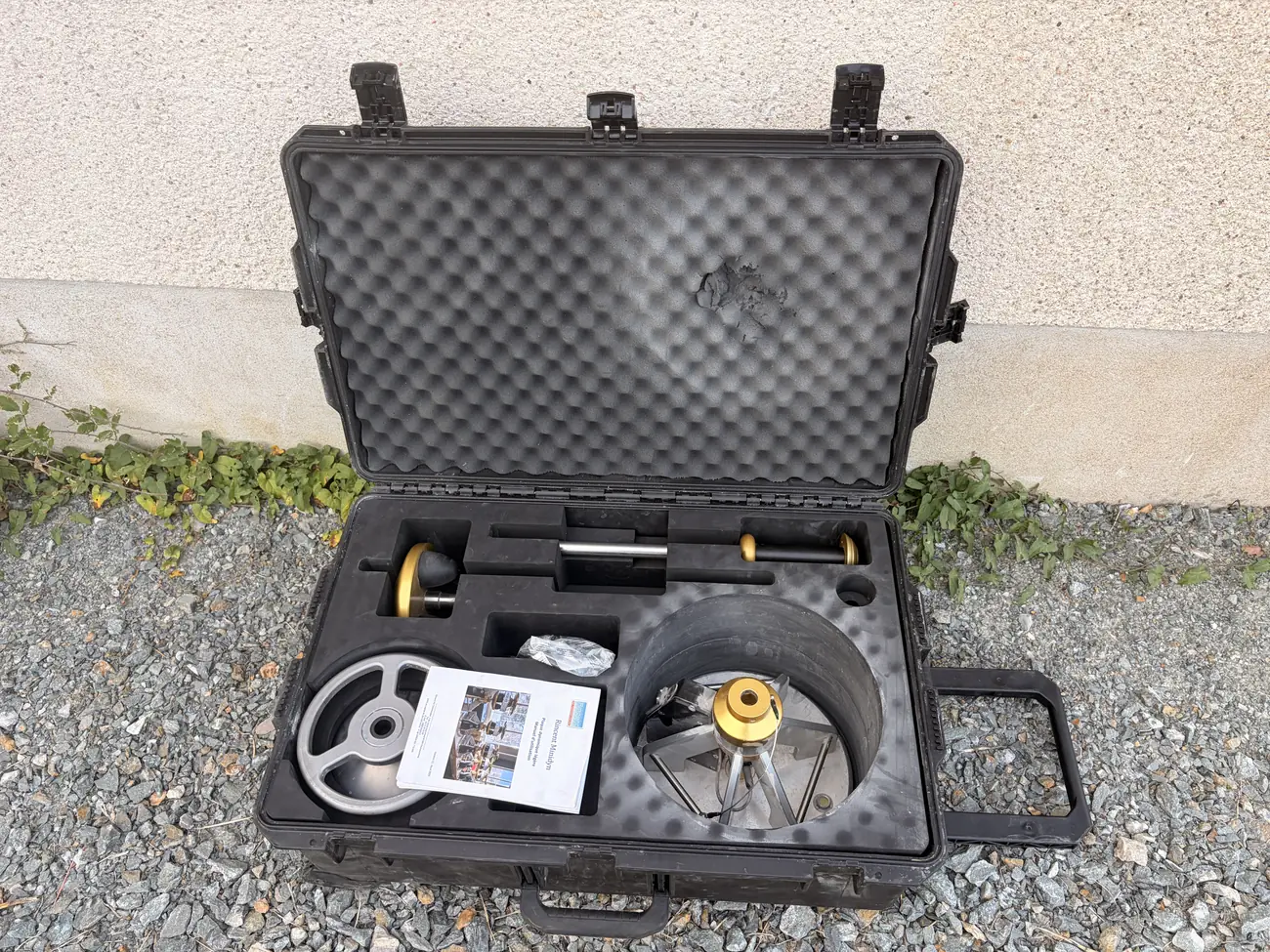

La Minidyn s'utilise avec une masse tombante de 10 kg ou de 20 kg : la masse de 20 kg étend la plage de mesure jusqu'à 120 MPa.
| Fabricant | Rincent ND Technologies |
|---|---|
| Diamètre de la plaque | 300 mm, aluminium anodisé |
| Masse tombante | 10 kg ou 20 kg |
| Hauteur de chute | 75 à 100 cm |
| Capteur de force | Jauge de contrainte, force max 25 kN, erreur < 0,3 % de la pleine échelle |
| Capteur de déplacement | Géophone vertical, 4,5 Hz à 2 500 Hz, résolution 1 µm |
| Module mesurable | 10 à 80 MPa (masse 10 kg) 20 à 120 MPa (masse 20 kg) |
| Résultats | Raideur K, module Elwd, EV2 équivalent |
| Paramétrage de calcul | Configuration française, équivalente NF P 94-160-4 |
| Transfert des données | Bluetooth ou USB, via téléphone Android |
| Environnement | IP65, de −20 °C à +40 °C |
Un rapport PDF complet
Vous recevez un procès-verbal d'essais au format PDF : synthèse de conformité, identification du chantier, matériel et méthode, plan de situation et plan d'implantation des points d'essai, puis résultats détaillés frappe par frappe. Il vous est transmis sous 48 h et s'intègre directement à votre dossier d'ouvrage exécuté.
Procès-verbal réel d'un essai à la plaque dynamique, informations du client anonymisées.
Quand réaliser un essai de plaque ?
Dès qu'une portance doit être justifiée avant de passer à l'étape suivante du chantier.
Plateformes et couches de forme
Validation de la portance d'une plateforme avant mise en œuvre de la structure de chaussée ou d'un dallage industriel.
Remblais et terrassements
Contrôle du compactage des remblais par couches successives, pour éviter les tassements différentiels après travaux.
Tranchées et réseaux
Vérification du remblaiement de tranchées VRD avant réfection définitive de la voirie.
Voiries et parkings
Contrôle des couches de fondation et de base avant pose du revêtement, en neuf comme en réfection.
Fonds de fouille
Réception du fond de fouille avant coulage : on s'assure que le sol d'assise présente la portance attendue.
Réception de travaux
Justificatif de conformité à fournir au maître d'œuvre ou au maître d'ouvrage en fin de chantier.
Plaque dynamique ou pénétromètre PANDA® ?
Les deux essais sont complémentaires : l'un mesure la portance en surface, l'autre la qualité du compactage en profondeur.
| Essai à la plaque dynamique | Pénétromètre dynamique PANDA® | |
|---|---|---|
| Matériel | Plaque dynamique légère Minidyn (Rincent NDT) | Pénétromètre dynamique PANDA® |
| Ce qui est mesuré | Module dynamique Elwd et EV2 équivalent (portance) | Résistance de pointe du sol, couche par couche |
| Profondeur investiguée | Surface et proche subsurface | Plusieurs mètres selon le terrain |
| Question à laquelle il répond | « Ma plateforme est-elle assez portante ? » | « Mon remblai est-il bien compacté sur toute sa hauteur ? » |
| Cas typiques | Plateformes, fonds de fouille, voiries | Remblais épais, tranchées profondes |
| Résultat | Immédiat sur site | Immédiat sur site |
Vous ne savez pas lequel choisir ? Décrivez-nous votre chantier : nous vous orientons vers l'essai adapté, sans surfacturation. Découvrez aussi notre contrôle de compactage au pénétromètre PANDA®.
Comment se passe l'intervention
1 — Votre demande
Vous nous transmettez la localisation, la nature des travaux et le nombre de points à contrôler. Devis retourné rapidement.
2 — Intervention sous 48h
Un technicien se déplace sur votre chantier avec la Minidyn. L'essai est rapide et ne dégrade pas la plateforme.
3 — Résultat immédiat
La portance mesurée par la Minidyn s'affiche sur le téléphone à la fin des frappes. Si un point est insuffisant, vos équipes peuvent reprendre le compactage dans la foulée.
4 — Rapport sous 48h
Vous recevez un rapport PDF, avec le plan d'implantation des points d'essai et les résultats détaillés, à joindre à votre dossier d'ouvrage exécuté.
Essai de plaque partout dans le Grand Ouest
Nous réalisons vos essais à la plaque dynamique sur l'ensemble de la Bretagne et des Pays de la Loire, soit 9 départements : Loire-Atlantique (44), Maine-et-Loire (49), Sarthe (72), Mayenne (53), Vendée (85), Ille-et-Vilaine (35), Morbihan (56), Finistère (29) et Côtes-d'Armor (22).
Nos techniciens interviennent notamment à Nantes, Angers, Rennes, Le Mans, Vannes, Lorient, Saint-Nazaire, Laval, Brest, Quimper, Saint-Brieuc et La Roche-sur-Yon, ainsi que sur toutes les communes environnantes.
Les essais à la plaque sont proposés dans nos forfaits d'intervention, à partir de 290 € HT. Des frais de déplacement peuvent s'appliquer selon la distance.
